MLCKWJ系列涡街流量计

MLCKWJ系列涡街流量计/简介

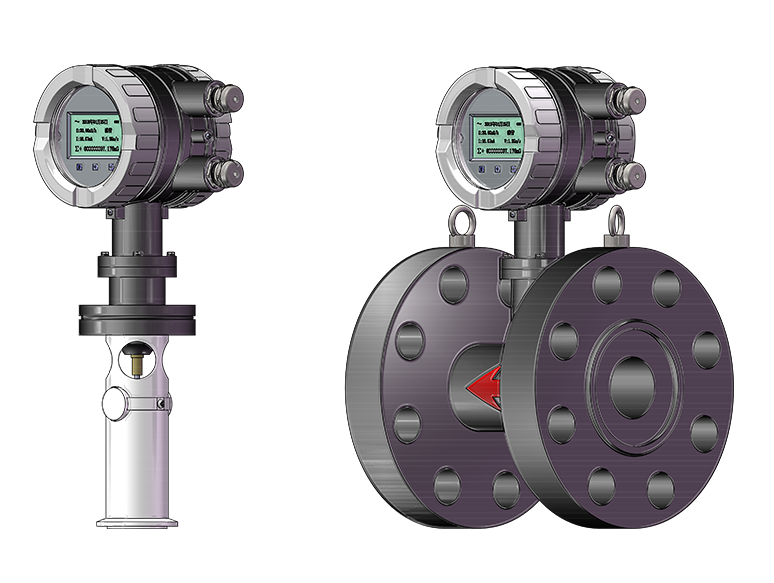

MLCKWJ系列涡街流量计是根据卡门漩涡原理,采用国际先进的微功耗处理器和频谱分析的方法采集数据及先进的流量仪表制造工艺技术,经过公司团队多年的技术和结构改进,成功开发出的智能机电一体化的新型涡街流量计。

MLCKWJ系列涡街流量计具有流量的温压自动补偿、显示及输出控制功能;有着稳定可靠,测量准确度高,量程范围宽,压损小的特点,特别是解决了耐高温、抗振动、超低功耗的关键性问题。可广泛应用于测量封闭管道中过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体介质的质量流量和体积流量。

MLCKWJ系列涡街流量计/特点

我们根据涡街流量的特点,对抗震动做了一些技术方面的改进,使其具有优良的振动干扰抑制性能,具体方法:采用最先进的RAGC实时自动增益控制技术,SSP自适应频谱滤波技术,合理放大有效信号;查分双路电荷放大器,配合双膜片涡街传感器,可有效消除管道振动;信号频率自动跟踪技术,不同频的振动噪声,自动衰减100倍(每10倍频程);电路板关键参数严格匹配生产,军品级C0G反馈电容,彻底消除振动。
除上述关键技术特点外,本系列还具有以下特点:

●上下限流量报警和小信号流量切除功能;

●采用EEPROM技术,断电后数据能长期保存;

●智能一体化设计,能现场显示及多种输出功能;

●测量精度高达0.5%,长期稳定性好,使用寿命长;

●结构简单,接液部分无活动部件,坚固耐用,免维护;

●具有自检功能,有丰富的自检信息,方便用户检修和调试;

●具有卓越的频谱分析功能,提高了仪表抗干扰和抗震的能力;

●检测探头的压电元件是镶嵌在探头体内,内部无填充料,性能稳定可靠;

●采用专利探头检测技术,可有效地提高检测信号和耐高温度达到350℃;

●转换器可接收温度信号和压力信号,显示温压补偿后的流体流量,从而实现温压补偿。

MLCKWJ系列涡街流量计/工作原理

当介质以一定速度流过三角柱体时,在三角柱体两侧后面产生一个交替排列的漩涡带,称之为卡门漩涡(见图1),由于漩涡发生体两侧交替产生漩涡,于是在发生体两侧产生压力脉动,从而使检测体是交变应力,封装在检测探头体内的压电元件在交变应力的作用下,产生与漩涡同频率的交变电荷信号,经前置放大器放大,送至智能流量积算仪进行智能化处理,实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。
在一定雷诺数范围内(2×104~7×106)漩涡的释放频率f与流体流苏V及漩涡发生体的迎流宽度d之间关系,可用下式表示:f=Sr•V/d式中f-卡门漩涡的释放频率;Sr-系数(称为斯特劳哈尔数),V-流速,d-三角柱体宽度。
斯特劳哈尔数式涡街流量计的重要参数,在曲线的Sr≈0.16的平直部分,所以只要准确测出频率f,九可以测出流体流速V=f•d/Sr,从而达到测量管道内流体流量的目的,即:Q=3.6×f/k.....(1)(k-仪表系数,次/L)。(见图2)



图1


图2

MLCKWJ系列涡街流量计/技术规格

性能指标

——————————————————————————————————

● 被测流体       液体、气体、蒸汽

● 测量范围       见表1

● 精    度       读数的0.5%、0.75%(液体)   读数的0.75%、0.1%、1.5%(气体、蒸汽)

● 重复性       ≤准确度的1/3

● 标    定       流量计在出厂前经过水标定

正常工作条件

——————————————————————————————————

● 介质温度       -40~150℃(普通型)<250℃(高温型)<350℃(超高温型)

● 工况压力       1.6MPa、2.5MPa、4.0MPa、6.3MPa、10MPa、16MPa、25MPa

● 环境温度       -30~80℃

● 环境湿度       5~100%RH(在40℃时)(无凝露)

● 电源电压       10.5~42V DC(见图1电源电压和负载电阻的关系)

机械规格

——————————————————————————————————

● 口    径       见表1

● 壳体材质       碳钢、不锈钢材质及其他材质(其他特殊材质可定做)

● 发生体       304不锈钢、316L不锈钢、哈氏合金(进口)

● 转换器外壳     铸铝合金(聚氨酯防腐涂层)

● 防护等级       IP65

● 防爆等级       ExdIICT6、ExiaIICT6

● 电缆接口       M20*1.5(F)、1/2NPT(F)

● 安装形式       夹持式、法兰式

电气性能

——————————————————————————————————

● 信号输出       4~20mA,二线制

● 通讯 信号       HART(叠加在一个4~20mA DC的信号上)

● 负载电阻       250~600Ω(包括电缆电阻)

● 电源电压       16.4~42V DC(用于HART通讯)

功能特性

——————————————————————————————————

● 诊断报警       如有报警发生(超量程输出信号,振动噪声、阻塞、气泡等异常状态 )就会有报警输出信号并显示出来。

● 状态输出       流量开关:如有流量低于设定值时,就会输出一个状态信号,状态信号输出模式可以转换(ON/OF)。

● 数据保护       失电时数据保护,数据存储在EEPROM中,不需要备用电池。

补偿功能

——————————————————————————————————

● 误差补偿       涡街流量计的仪器误差用5段近似值线(设定5个补偿系数)来补偿。

● 雷诺数补偿     雷诺数小于20000时的输出误差可用5段近似值线来补偿。

● 膨胀系数补偿   在测量可压缩性气体和蒸汽时,可用膨胀系数来补偿在流速高于35m/s时的误差。

● 温压补偿       测气体时,带温度传感器于一体,能实行实时自动补偿;选择集流量 、压力、温度传感器于一体,实行温压自动补偿。


图1(电源电压及负载电阻关系)


MLCKWJ系列涡街流量计/外形尺寸

夹持式涡街流量计外形尺寸:(单位:mm)



夹持式(配法兰)

图2:涡街流量计外形尺寸图(见表2)




法兰式涡街流量计外形尺寸:(单位:mm)



法兰式

图3:涡街流量计外形尺寸图(见表3)

MLCKWJ系列涡街流量计/安装类型

为了确保仪表的测量准确度,涡街流量计在管线上安装必须正确选择安装点。

具体安装方式:

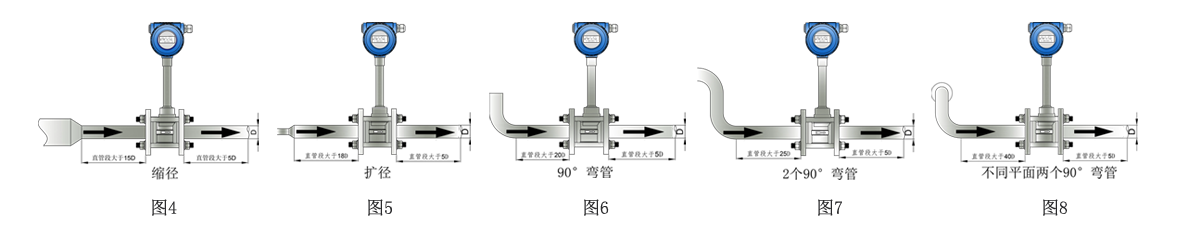

● 对于大管径小流量须缩管安装,流量计上游应有不小于15D的等直径直管段,下游应有不小于5D的等径直管段(图4)

● 渐扩管安装,对于小管径大流量须扩管安装,流量计上游应有不小于18D的等径直管段,下游应有不小于5D等径直管段(图5)

● 弯管安装,若流量计安装点的上游有90°弯头或T形接头,流量计上游应有不小于15D的等径直管段,下游应有不小于5D的等径直管段(图6)

● 同一平面两个弯管的安装:流量计上游应有不小于20D等径直管段,下游应有不小于5D的等径直管段(图7)

● 不同平面连个弯管的安装,流量计上游应有不小于25D等径直管段,下游应有部小于5D的等径直管段(图8)



● 流量调节阀或压力调节阀尽量安装在流量计的下游5D以远处,若必须安装在流量计上游,流量计上游应有部小于25D额等径直管段,下游应有图8不小于5D等径直管段(图9)

● 流量计上游有有活塞式或柱塞式泵或有活塞式或罗茨鼓风机、压缩机,流量计上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段(图10)

具体安装要求:

● 对配管的要求:流量计安装点的上下游配管的内径应与流量计内径相同,其应满足下式的要求。0.98D≤D≤1.05DN(DN流量计内径、D配管直径);配管应与流量计同心,同轴偏差应不大于0.05DN。

● 对旁通管的要求:为方便检修流量计,最好为流量计安装旁通管。另外在需清洗的管道上或所安装流量计的管道内的流体不能为检修流量计而停供的情况下,必须安装旁通管。(图11)

● 对管道振动的要求:流量计尽量避免安装在振动较强的管道上,若不得已要安装时,须采取减振措施,在流量计的上下游2D处分别设置管道禁锢装置,并加防振垫。(图12)


● 涡街流量计安装时,夹持型:先把专用法兰与前后直管段焊接,再把涡街流量计放在中ixn,中间放密封垫,用双头螺栓加紧连成一体(图13)。

● 法兰式:另配一对法兰,将法兰焊在前后管道上,,再把涡街流量计放在中间,中间放密封垫,用螺栓分别将前后两对法兰分别连成一体,为保证流量计的准确度,在安装时应避免将密封垫片突出在管道内(图14)

● 流量计测量气体)蒸汽)需要带温度,压力补偿时,我公司可以提供一体化产品,如果用户自己选配温度、压力传感器,可以参考(图15)

● 当测量保温流体时,不要把隔热材料裹放在显示器的周围(图16)

● 数值管道应测量流体上升的流量(图17)

MLCKWJ系列涡街流量计/选型指南

选型示例:MLCKFT系列浮筒液位计,公称通径为DN50,被测介质为气体,温度范围-40~150℃,被测介质压力1.6MPa,夹持式安装,法兰材质碳钢,带温度自动补偿,壳体材质碳钢,发生体材质304不锈钢,防爆等级ExdIICT6,精度等级0.75级,同向电缆接口,规格M20*1.5(F)x2。

注:如客户有特殊需求,请与我公司联系,我们将为客户提供特殊定制服务。

选型指南:0459-5156525
